SVR-12型固體絕緣真空環網柜(緊湊型開關柜)
概述
SVR-12型同體絕緣真空環網柜是我公司根據智能電網的發展需要最新研發的新型中壓開關設備。該系列產品將開關單元和一次導流回路通過環氧樹脂一體化澆注成型，每個環網柜單元具有三相相單元，通過全絕緣母線連接，所有一次導電部件均同體密封，尤需充SF6氣體。
環網柜可配置三相聯動式永磁機構或彈簧機構一體化智能控制保護單元，可以快速切斷故障電流，隔離故障，具有配網自動化接口，滿足智能電網要求。
適用于電力系統的變電站10kV出線間隔、配電開閉所、用戶分界環網柜、用戶變電站、環網開關站、小區、道路、政府部門、醫院、石化、冶金、礦業等。
| ● IEC60298 | 1kV以上52kV及以下交流金屬封閉開關設備及控制設備 |
| ● GB3906 | 3.6kV-40.5kV及以下交流金屬封閉開關設備及控制設備 |
| ● CB/T 11022 | 高壓開關設備和控制設備標準的共用技術要求 |
| ● CL/T593 | 高壓開關設備和控制設備標準的共用技術要求 |
| ● CB1984 | 高壓交流斷路器 |
| ● GB1985 | 高壓交流隔離開關及接地開關 |
| ● GB/T4208 | 外殼防護等級（IP代碼） |
| ● DL/T721 | 配電網自動化系統遠方終端 |
| ● GB/T 17626 | 電磁兼容試驗和測量技術 |
| ● GB/T 14598 | 量度繼電器和保護裝置電氣騷擾試驗 |

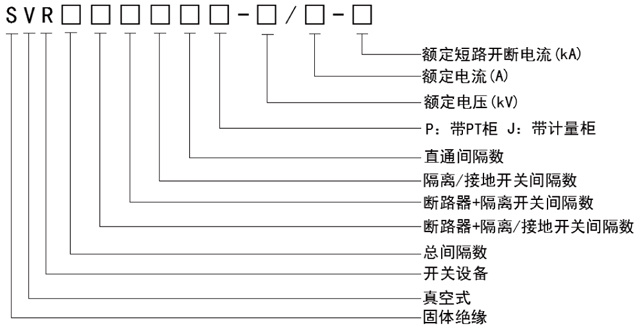

型號說明
技術參數
斷路器本體技術參數
|
項目 |
參數 |
|
額定電壓 |
12kV |
|
額定電流 |
630/1250V |
|
額定（1min）工頻耐受電壓（相間及對地/斷口） |
42/48kV |
|
額定雷電沖擊耐受電壓（相間及對地/斷口） |
75/85 |
|
額定短路開斷電流 |
20/25kA |
|
額定短路關合電流（峰值） |
50/63kA |
|
熱穩定電流（4s） |
20/25kA |
|
動穩定電流（峰值） |
50/63kA |
|
額定短路電流開斷次數 |
30次 |
|
額定頻率 |
50Hz |
|
防護等級 |
IP4X |
|
行程 |
12±1mm |
|
觸頭開距 |
9±1mm |
|
超程 |
3±1mm |
|
合閘時間 |
30-50ms |
|
分閘時間 |
5-25ms |
|
分合閘不同期 |
≤2ms |
|
合閘彈跳 |
≤2ms |
|
平均分閘速度 |
1.1±0.2m/s |
|
平均合閘速度 |
0.6±0.2m/s |
|
機械壽命 |
10000次 |
|
主回路電阻（單元-單元） |
≤260μΩ |
隔離/接地開關技術參數
|
項目 |
參數 |
|
額定電壓 |
12kV |
|
額定頻率 |
50Hz |
|
額定電流 |
630/1250A |
|
額定1min工頻耐受電壓 |
隔離開關（相間、相對地/斷口）：42/48kV |
|
額定雷電沖擊耐受電壓 |
隔離開關（相間、相對地/斷口）：75/85kV |
|
額定短時耐受電流 |
20/25kA |
|
額定短路持續時間 |
4s |
|
額定峰值耐受電流 |
50/63kA |
|
機械壽命 |
2000次 |
使用環境
周圍空氣溫度：-40℃~+70℃
工作環境濕度：0-95％
工作地點海拔：≤2000米
周圍空氣中無明顯的腐蝕性和可燃性氣體或煙霧的污染。
用戶對上述環境條件不能滿足時，請與我公司聯系。

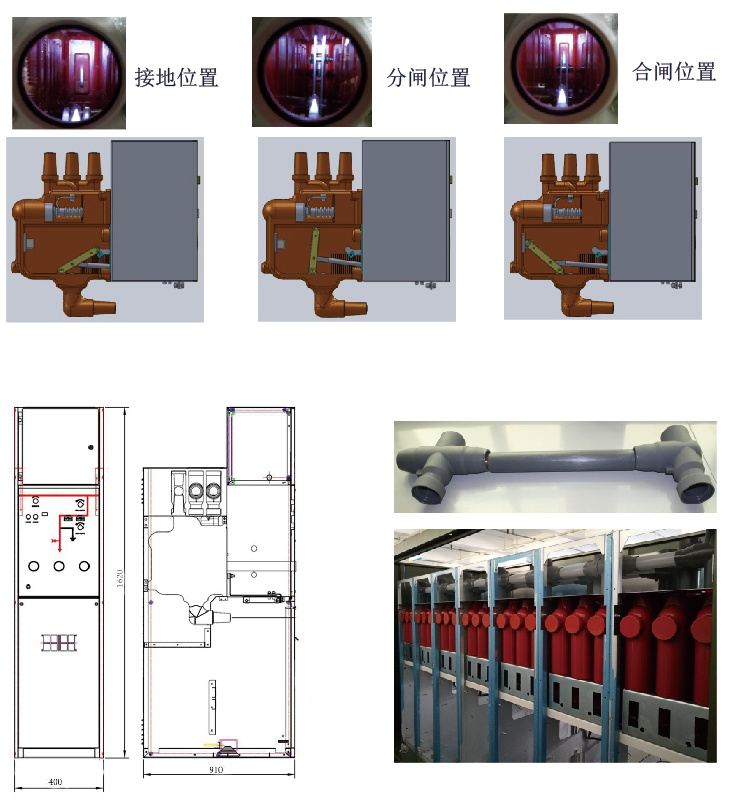

技術特點
（1）環保、體積?。▽捝罡?00 x 910 x 1620，只有傳統KYN28柜體積的1/4,重量200kg,只有傳統KYN28 柜的1/2)方便安裝；
（2）模塊化設計安裝、調試和維護方便；
（3）單元式結構便于擴容，可無限擴展；
（4）母線頂置安裝便捷，擴展容易；
（5）可靠性（機構、主回路防護等級P67)；
（6）安全性（三相分體、隔離斷口可視、接地關合）；
（7）長壽命、免維護（冷熱循環、局放小、氣流通道）；
（8）產品可組成分界柜方案，具有電纜型看門狗功能，實現用戶分界保護功能，與智能電網進行連接和保護。

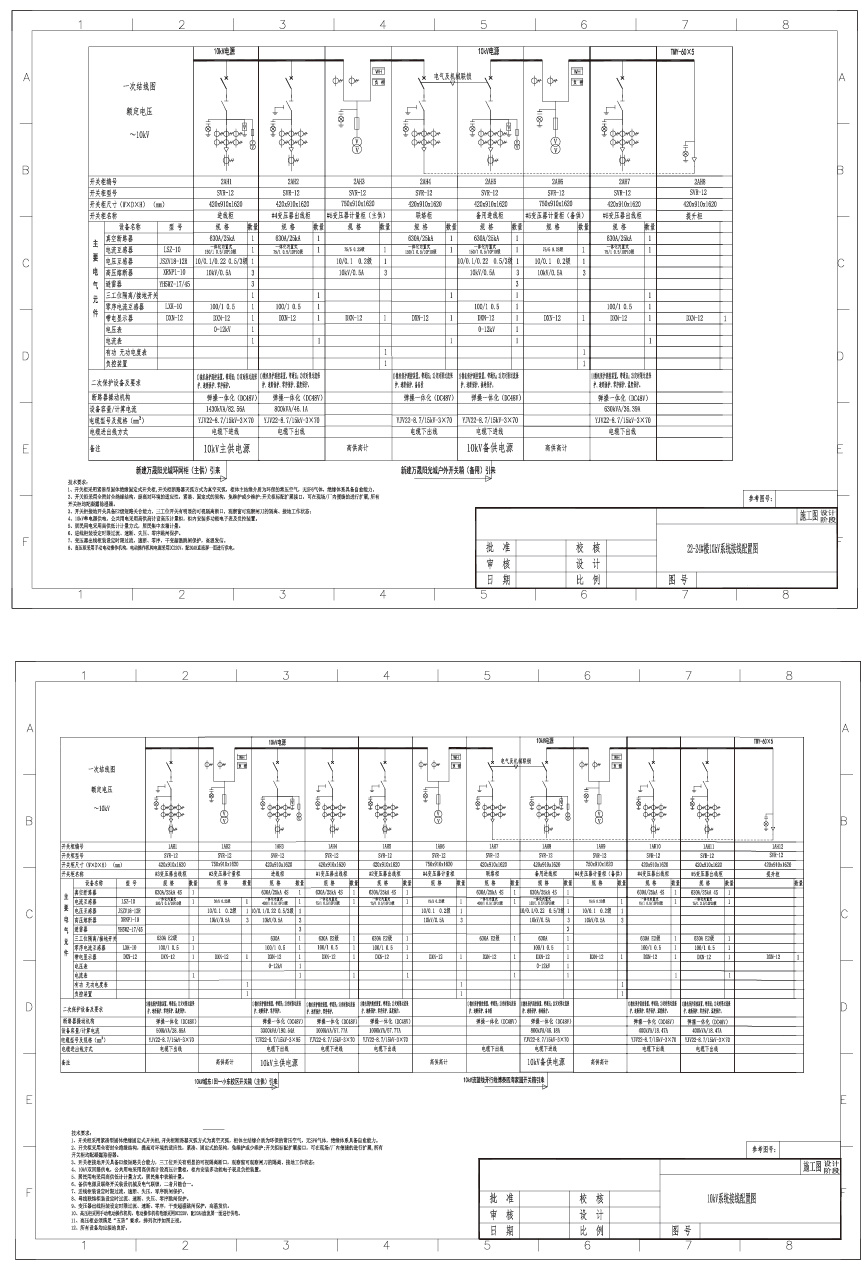

典型方案
