KY-F600配電終端
概述
KY-F600配電自動化控制終端是針對柱上開關，結合我公司多年繼電保護裝置、測控裝置、通信裝置以及配網自動化研發和現場運行經驗而研發，能夠快速穩定實現對線路保護、測量、控制、監測、通訊、遠動等多功能于一體的自動化智能系統，廣泛應用于配電網（城網、農網）中，它對6kV 或10kV架空線路上的柱上開關、分段開關、聯絡開關等一次設備進行控制操作，可以識別線路瞬時性故障與永久性故障，可自動消除瞬時故障對線路的影響，又可隔離永久故障段，避免造成長時間大面積停電，自動恢復非故障區段電網供電，從而安全可靠地實現配網自動化。
引用標準
●GB/T13729遠動終端設備
●GB/T13730地區電網調度自動化系統
●GB/T14285繼電保護和安全自動裝置技術規程
●GB/T15153.1遠動設備及系統電源及電磁兼容性標準
●GB/T17626電磁兼容試驗和測量技術
●DL516電力調度自動化系統運行管理規程
●DL/T550地區電網調度自動化功能規范
●DL/T599城市中低壓配電網改造技術導則
●DL/T630交流采樣遠動終端技術條件
●DL/T634.5-101遠動設備及系統標準傳輸協議子集 第101部分
●DL/T634.5-104遠動設備及系統標準傳輸協議子集 第104部分
●DL/T667繼電保護設備信息接口配套標準
●DL/T721配電網自動化系統遠方終端
●DL/T814配電自動化系統功能規范
●DL/T890能量管理系統應用程序接口
●遙測功能：可檢測電壓、電流等交流模擬量及電池電壓，溫度等直流模擬量。
●遙信功能：可檢測開關狀態信號、開關儲能信號、電池低電壓告警等狀態信息，并具備雙位置遙信處理功能，支持遙信變位優先傳送。
●遙控功能：可射頻無線遙控分合閘。配有本地/遠方選擇開關，可接入主站遠程遙控分合閘。
●故障檢測功能：配置單相接地、三段式相間保護、過負荷、防涌流保護等保護功能，并且記錄保護電流大小。
●通訊功能：具備串行口和網絡通訊接口，內置101、104等電力行業標準通信規約，可通過光纖/以太網、GPRS/CDMA等方式將數據上傳主站。
●自診斷、自恢復功能：具有自診斷功能，當發現內部軟硬件異常，能及時記錄并上報，且軟件具有上電自恢復功能。
●電源管理功能：支持雙路交流電源備份供電，采用蓄電池作為后備電源，采用軟切換技術無縫切入，當主電源故障時，備用電源能自動無縫投入；具備電池活化管理功能，能夠自動、手動實現對蓄電池的充放電。
技術參數
|
功能 |
指標 |
功能點數量及明細 |
|
電流采樣 |
5A/1A |
4（3路相電流 1路零序電流） |
|
電壓采樣 |
AC220V/AC100V |
4（2路線電壓或3路線相電壓 1路零序電壓） |
|
遙信輸入 |
空節點 |
7（分合位置、儲能位置等7路開入） |
|
交流輸入 |
AC165~265V |
1（正常配置1路 有需求可配置2路自動切換） |
|
配合開關 |
彈操型開關 |
分合閘儲能DC24V 300W |
|
配合開關 |
永磁型開關 |
線圈DC220V40A |
|
通訊規約 |
IEC101平衡式、非平衡式 IEC104 DNP3.0 ModBus |
|
性能參數
|
功能 |
單位 |
指標 |
|
交流電流回路過載能力 |
|
2In，連續工作；10In,10s;20In,1s |
|
交流電壓回路過載能力 |
|
1.5Un連續工作 |
|
遙信分辨率 |
ms |
≤2ms |
|
軟件防抖動時間 |
ms |
0~6000ms可設 |
|
裝置功耗 |
w |
≤15w |
|
測量精度 |
% |
電壓、電流0.5%，有功功率、無功功率1.0% |
|
后備電源 |
|
交流失電后維持正常工作8小時以上 |
|
控制輸出節點容量 |
|
DC24V/16A，AC250V/10A |
|
絕緣性能 |
MΩ |
≥5MΩ |
|
電磁兼容 |
|
Ⅳ |
|
防護等級 |
IP |
IP54 |
|
環境溫度 |
|
-40℃～+70℃，溫度最大變化率，1.0℃/min |
|
環境濕度 |
|
相對濕度10～100%，最大絕對濕度，35g/m³ |

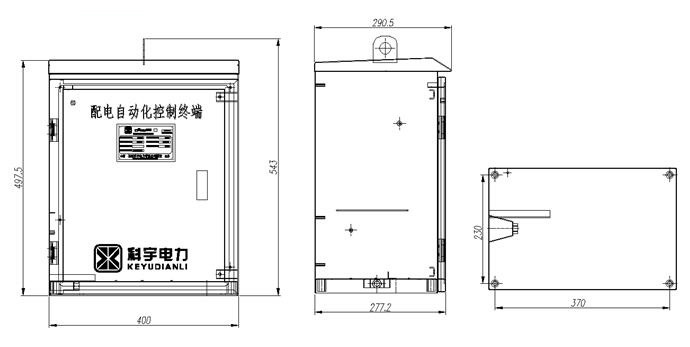

外形尺寸圖
