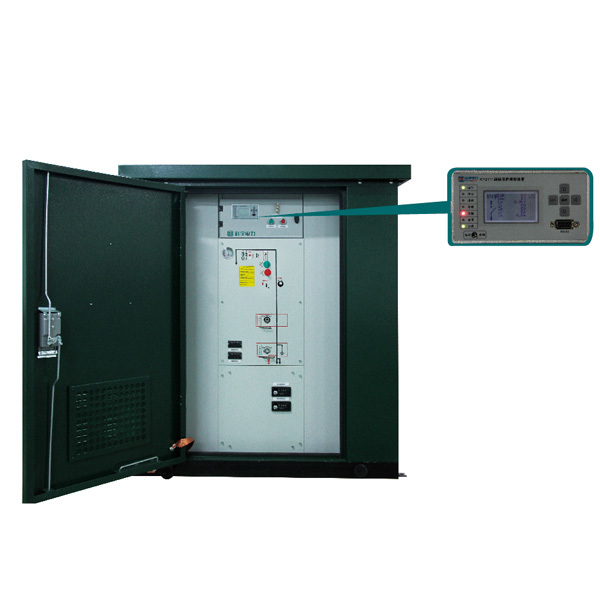

KXGN-12型用戶分界開關柜

概述
　　KXGN－12型用戶分界開關柜成套設備廣泛應用于額定電壓12kV，額定頻率50Hz的電纜網分接、分段、和多電源點聯絡，適用于城市地下電纜環網和輻射式電網的進出線控制和連接，以及地下電纜和架空線路混合網的進出線控制和連接，實現環網供電和輻射供電。產品具備獨特的自動切除分支線路接地故障和相間短路故障的功能（稱為分界開關柜功能或看門狗功能），是一款真空開關柜技術和微電子智能控制技術相結合的高新成套產品。

引用標準

GB/T11022	高壓開關設備和控制設備標準的共同技術要求
GB 3906	3.6kV～40.5kV 交流金屬封閉開關設備和控制設備
GB 1984	高壓交流斷路器
GB 311.1	高壓輸變電設備的絕緣配合
GB/T3309	高壓開關設備在常溫下的機械試驗
GB 4208	外殼防護等級（IP代碼）
GB/T191	包裝、貯運、圖示標志
DL/T404	3.6kV～40.5kV 交流金屬封閉開關設備和控制設備

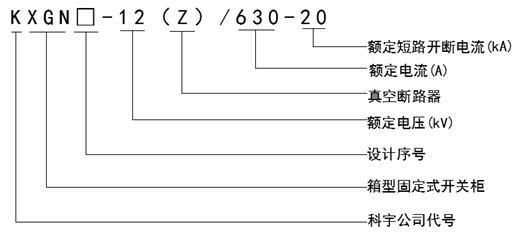

產品型號定義

技術參數

序號	項 目			單位	數據
1	額定電壓			kV	12
2	額定頻率			Hz	50
3	工頻耐受電壓		相對地、相間	kV/min	42
			斷口間	kV/min	48
4	雷電沖擊耐受電壓(峰值)		相對地、相間	kV	75
			斷口間	kV	85
5	額定電流			A	630
6	額定短時耐受電流			kA	20 (4s)
7	額定峰值耐受電流			kA	50
8	額定短路開斷電流			kA	20
9	額定短路關合電流			kA	50
10	額定短路開斷電流次數			次	30
11	機械壽命次數			次	10000
12	年漏氣率			/	≯1%
13	周圍空氣溫度	最高氣溫		℃	+70
14		最低氣溫			-40
15		最大日溫差		K	≤25
16	海拔			m	≤2000
17	濕度	日相對濕度平均值		%	≤95
18		月相對濕度平均值			≤90
19	耐受地震能力	水平加速度		g	0.3
20		地面垂直加速度			0.15
21		安全系數		/	6.7

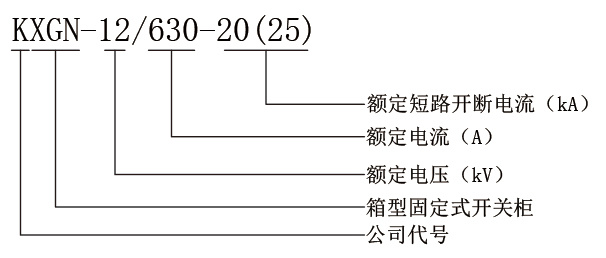

產品型號定義

典型應用

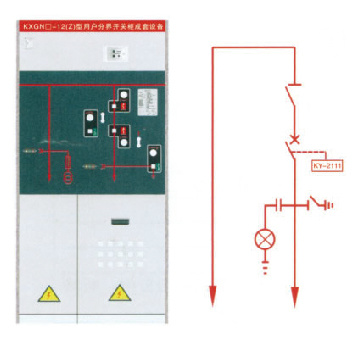

1.單開關多回路戶外電纜分支箱

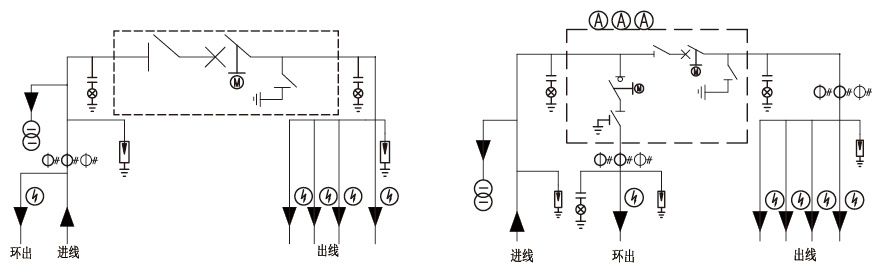

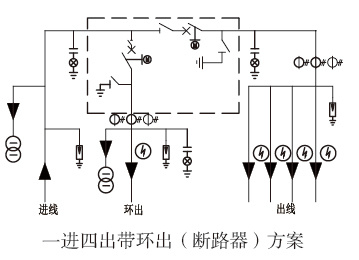

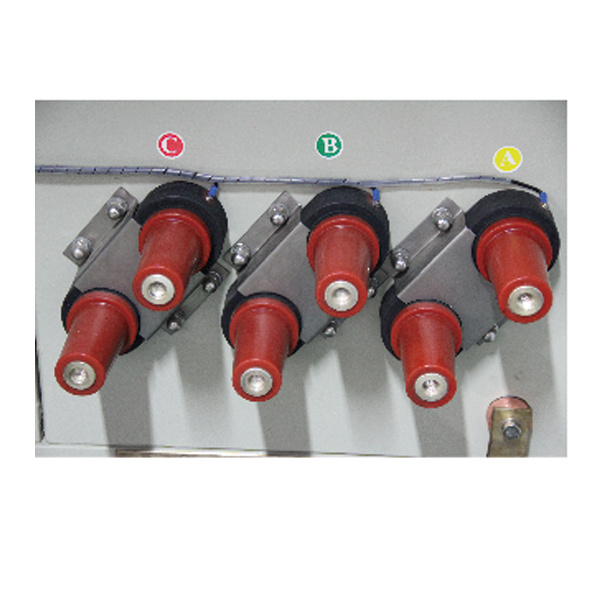

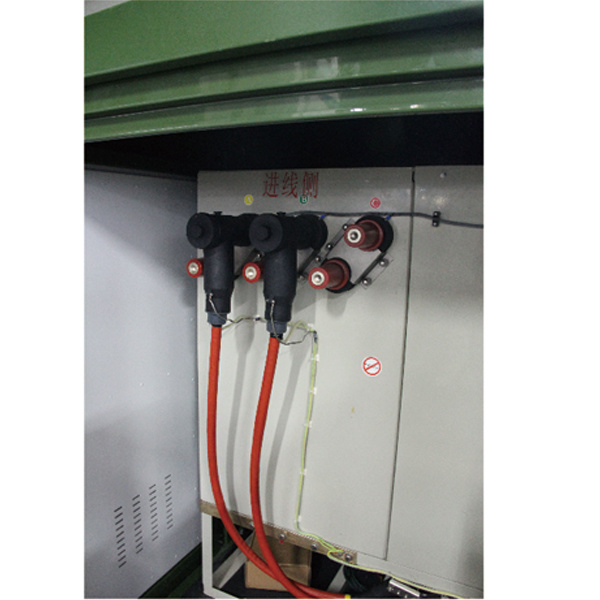

一進四出方案一進四出帶環出（負荷開關）方案

用途
一般用于戶外電纜的分接及電纜特定分支線的監控?？杀Ｗo(hù)被控分支線的單相接地及相間短路故障不會波及主干及相鄰線路；
可以配置成一體化電動，也可制成全手動配置，最大電纜分接容量為一進四出。

電纜特定分支線的監控。
可保護被控分支線的單相接地及相間短路故障不會波及主干及相鄰線路；
多回路母線擴展。
當固定組合柜型不能達到一次線多回路方案數量要求時，作為擴展柜型，并實現故障監控功能；
現有線路升級改造，對不具備看門狗功能的現有支線線路串入該開關柜，實現分支線的監控。

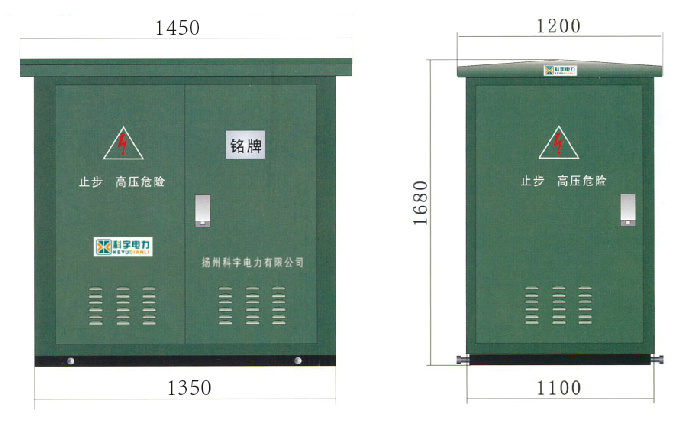

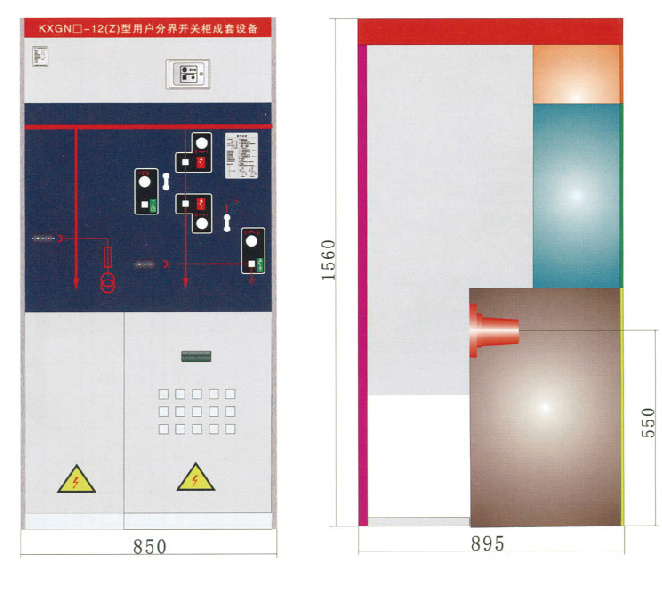

柜體尺寸
1.單開關多回路戶外電纜分支箱（一開關）
