ZW32-40.5型戶外高壓交流真空斷路器

概述
　　ZW32-40.5系列戶外高壓交流真空斷路器是我公司自主研發的一種小型化新型戶外高壓交流開關設備，額定電壓為40.5kV，適用于該電壓等級的架空線路、工礦企業、發電廠、變電站等場所，該產品能夠滿足電網系統的各種保護、操作要求，包括關合和開斷短路電流，具有極為優良的操作性能、可靠性高、使用壽命長、免維護。配合FTU智能控制終端，通過GPRS或者光纖可以與配網自動化主站通訊，實現配網自動化功能。

產品執行標準

GB1984
GB/T 11022-2011
IEC 62271-100
GB311.1
DL/T 402
GB/T 3309

高壓交流斷路器
高壓開關設備和控制設備標準的公用技術要求
高壓交流斷路器
高壓輸變電設備的絕緣配合
交流高壓真空斷路器訂貨技術條件
高壓開關設備在常溫下的機械試驗

產品使用條件
◆環境溫度：-40℃ ~ +70℃
◆海拔高度：≤2000m
◆相對濕度：0～95%
◆風速：≤34m/s
◆污穢等級：≤Ⅳ級
◆覆冰厚度：≤10mm
◆地震烈度：≤ 8度
注：本產品不適用于火災﹑爆炸危險﹑化學腐蝕及劇烈震動等場所。

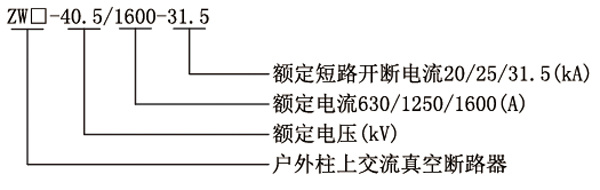

產品型號說明

技術參數
主要技術參數

項目		單位	參考值
額定電壓		kV	40.5
額定絕緣水平	雷電沖擊耐受電壓	kV	185
額定絕緣水平	1min工頻耐受電壓	kV	95
額定頻率		Hz	50
額定電流		A	630/1250/1600
額定短路開斷電流		kA	20/25/31.5
額定短路關合電流（峰值）		kA	50/63/80
額定短時耐受電流（4S）		kA	20/25/31.5
額定操作順序			O-0.3S-C0-180S-CO
額定短路開斷次數		次	30
機械壽命		次	10000

機械特性參數

項目	單位	參考值
開距	mm	18±1
超程	mm	4±1
平均合閘速度	m/s	0.6±0.2
平均分閘速度	m/s	1.2±0.2
合閘彈跳	ms	≤3
不同期	ms	≤2
回路電阻	μΩ	≤60

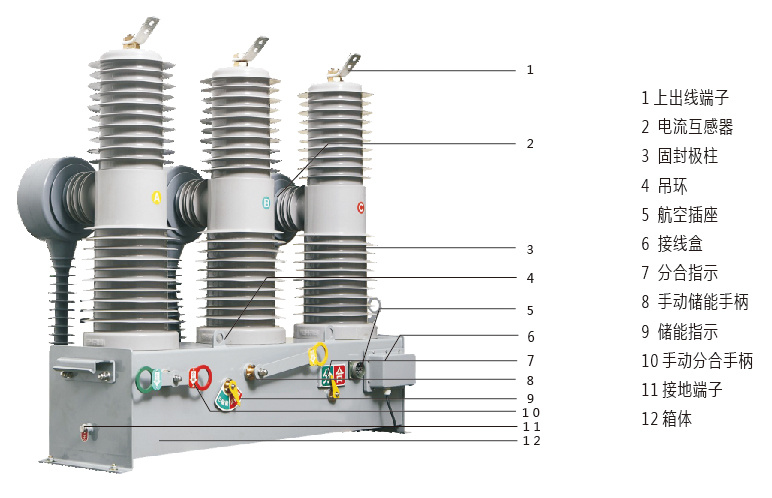

產品結構

111

控制箱技術參數

功能	指標	功能點數量及明細
電流采樣	5A/1A	4（3路相電流 1路零序電流）
電壓采樣	AC220V/AC100V	4（2路線電壓或3路線相電壓 1路零序電壓）
遙信輸入	空節點	7（分合位置、儲能位置等7路開入）
交流輸入	AC165～265V	1（正常配置1路有需求可配置2路自動切換）
配合開關	彈操型開關	分合閘儲能DC24V 300W
通訊規約	IEC101平衡式、非平衡式 IEC104 DNP3.0 ModBus

控制箱性能參數

功能	單位	指標
交流電流回路過載能力		2In，連續工作；10In，10s；20In，1s
交流電壓回路過載能力		1.5Un連續工作
遙信分辨率	ms	≤2ms
軟件防抖動時間	ms	0～6000ms可設
裝置功耗	w	≤15w
測量精度	%	電壓、電流0.5 %，有功功率、無功功率1.0 %
后備電源		交流失電后維持正常工作8小時以上
控制輸出節點容量		DC24V/16A，AC250V/10A
絕緣性能	MΩ	≥5MΩ
電磁兼容		IV
防護等級	IP	IP54
環境溫度		-40℃～+70℃，溫度最大變化率，1.0℃/min
環境濕度		相對濕度10～100 %，最大絕對濕度，35g/?

功能介紹
遙測功能：可檢測電壓、電流等交流模擬量及電池電壓，溫度等直流模擬量。
遙信功能：可檢測開關狀態信號、開關儲能信號、電池低電壓告警等狀態信息，并具備雙位置遙信處理功能，支持遙信變位優先傳送。
遙控功能：可射頻無線遙控分合閘。配有本地/遠方選擇開關，可接入主站遠程遙控分合閘。
故障檢測功能：配置單相接地、三段式相間保護、過負荷、防涌流保護等保護功能，并且記錄保護電流大小。
通訊功能：具備串行口和網絡通訊接口，內置101、104等電力行業標準通信規約，可通過光纖/以太網、GPRS/CDMA等方式將數據上傳主站。
自診斷、自恢復功能：具有自診斷功能，當發現內部軟硬件異常，能及時記錄并上報，且軟件具有上電自恢復功能。
電源管理功能：支持雙路交流電源備份供電，采用蓄電池作為后備電源，采用軟切換技術無縫切入，當主電源故障時，備用電源能自動無縫投入；具備電池活化管理功能，能夠自動、手動實現對蓄電池的充放電。

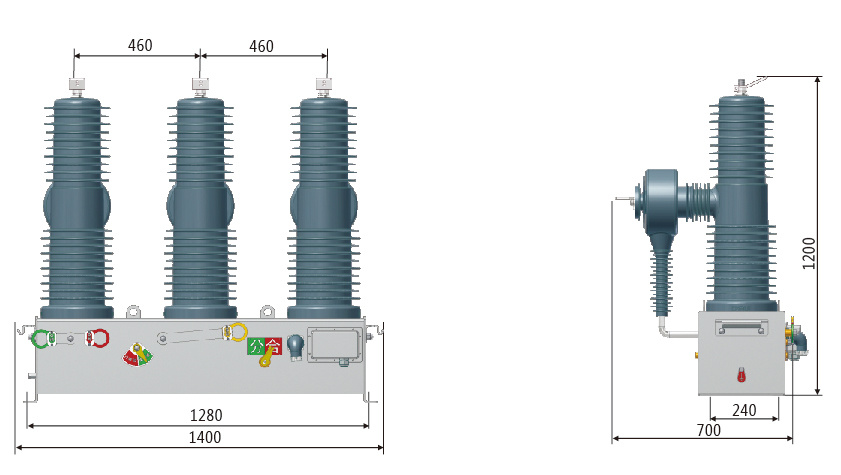

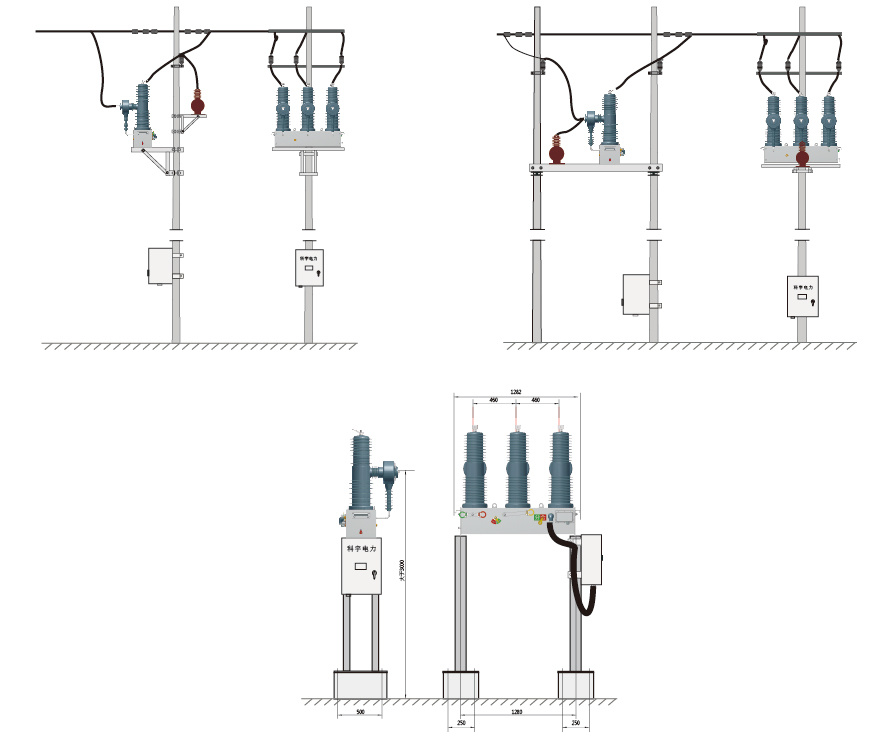

外形尺寸
