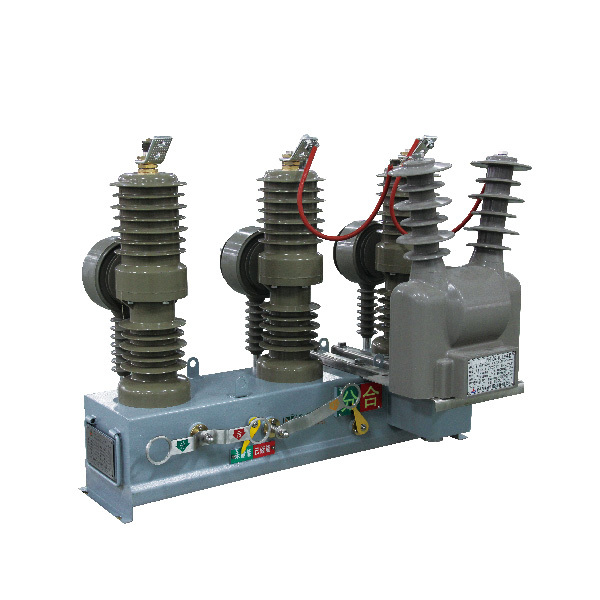

KW32-12型戶高壓智能彈簧空斷路器
概述
KW32-12型戶外高壓智能彈簧真空斷路器是一種額定電壓為12kV、頻率50Hz的三相交流斷路器，該產品是本公司自主研發的一款智能型彈簧機構真空斷路器，主要用于投切各種不同性質的負荷及頻繁操作的場合，并具有多次開斷短路電流的能力，適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于電力部門電網的改造。
引用標準
| GB1984 GB/T 11022 GB/T 311.1 GB/T 3309 DL/T 593 DL/T 402 |
交流高壓斷路器 高壓開關設備和控制設備標準的共用技術要求 高壓輸變電設備的絕緣配合 高壓開關設備在常溫下的機械試驗 高壓開關設備的共用訂貨技術導則 交流高壓真空斷路器訂貨技術條件 |
使用的環境條件
◆工作環境溫度：-40～+70℃
◆工作環境濕度：0～95%
◆工作地點海拔：≤3000 m
◆風壓：≤ 700 Pa
◆覆冰厚度：≤10mm
◆外絕緣污穢等級：Ⅳ
◆地震烈度：≤ 8度
注：本產品不適用于火災﹑爆炸危險﹑化學腐蝕及劇烈震動等場所。
型號說明

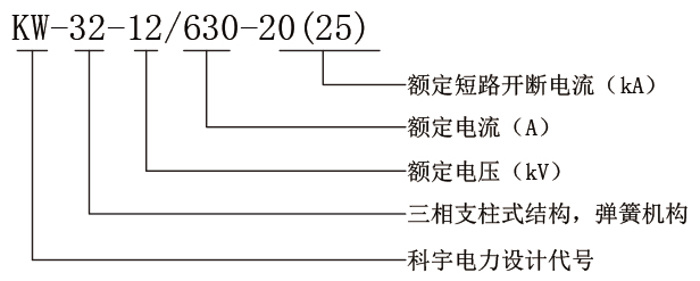

產品型號及含義：
特點
◆采用三相支柱式結構，真空滅弧，可靠開斷，觸頭磨損小，免維護；
◆環氧樹脂和硅橡膠復合絕緣材料，耐壓耐候性好，無油、無SF6，環保無污染；
◆操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低、可靠性高；

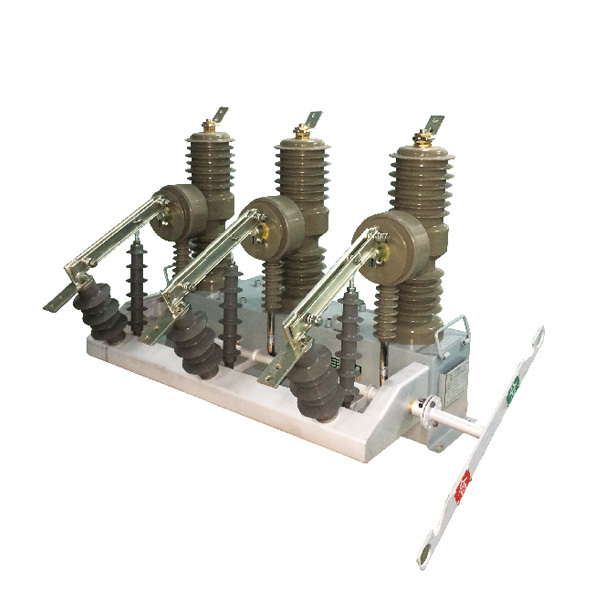

◆可以配置一體化隔離刀閘，具有明顯的可視斷開點，并具備防誤聯鎖裝置。

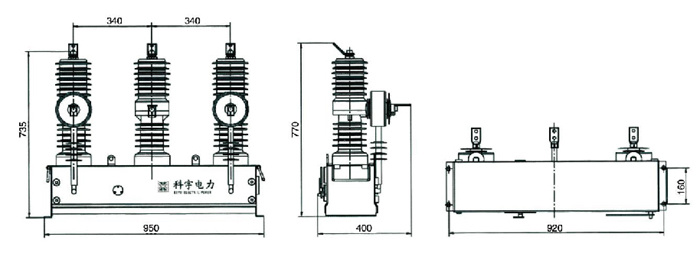

外形尺寸圖
本體技術參數
斷路器開關技術參數
|
序號 |
名 稱 |
單位 |
參 數 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
630/1250 |
|
3 |
額定頻率 |
Hz |
50 |
|
4 |
額定雷電沖擊耐受電壓 |
kV |
對地75/斷口85 |
|
5 |
額定短時工頻耐受電壓（1min） |
kV |
濕試34、干試42/斷口48 |
|
6 |
額定短路開斷電流 |
kA |
20/25 |
|
7 |
額定短路開斷次數 |
次 |
30 |
|
8 |
額定熱穩定電流（4s） |
kA |
20/25 |
|
9 |
額定動穩定電流 |
kA |
50/63 |
|
10 |
額定短路關合電流 |
kA |
50/63 |
|
11 |
機械壽命 |
次 |
30000 |
|
12 |
二次回路工頻耐受電壓（1min） |
KV |
2 |
|
13 |
額定操作順序 |
|
O-0.3S-CO-180S-CO |
|
14 |
凈重 |
KG |
100 |
機械特性參數
|
序號 |
名 稱 |
單位 |
參 數 |
|
1 |
行程 |
mm |
11±1 |
|
2 |
觸頭開距 |
mm |
9±1 |
|
3 |
超程 |
mm |
3±1 |
|
4 |
合閘時間 |
ms |
≤60 |
|
5 |
分閘時間 |
ms |
≤60 |
|
6 |
分合閘不同期 |
ms |
≤2 |
|
7 |
合閘彈跳 |
mm |
≤2 |
|
8 |
平均分閘速度 |
m/s |
1.0±0.2 |
|
9 |
平均合閘速度 |
m/s |
0.6±0.2 |
|
10 |
機械次數 |
次 |
30000 |
|
11 |
主回路電阻 |
μΩ |
≤80 |
|
12 |
主回路電阻（帶隔離刀閘） |
μΩ |
≤ 180 |
功能介紹
遙測功能：可檢測電壓、電流等交流模擬量及電池電壓，溫度等直流模擬量。
遙信功能：可檢測開關狀態信號、開關儲能信號、電池低電壓告警等狀態信息，并具備雙位置遙信處理功能，支持遙信變位優先傳送。
遙控功能：可射頻無線遙控分合閘。配有本地/遠方選擇開關，可接入主站遠程遙控分合閘。
故障檢測功能：配置單相接地、三段式相間保護、過負荷、防涌流保護等保護功能，并且記錄保護電流大小。
通訊功能：具備串行口和網絡通訊接口，內置101、104等電力行業標準通信規約，可通過光纖/以太網、GPRS/CDMA等方式將數據上傳主站。
自診斷、自恢復功能：具有自診斷功能，當發現內部軟硬件異常，能及時記錄并上報，且軟件具有上電自恢復功能。
電源管理功能：支持雙路交流電源備份供電，采用蓄電池作為后備電源，采用軟切換技術無縫切入，當主電源故障時，備用電源能自動無縫投入；具備電池活化管理功能，能夠自動、手動實現對蓄電池的充放電。
控制箱技術參數
|
功能 |
指標 |
功能點數量及明細 |
|
電流采樣 |
5A/1A |
4（3路相電流 1路零序電流） |
|
電壓采樣 |
AC220V/AC100V |
4（2路線電壓或3路線相電壓 1路零序電壓） |
|
遙信輸入 |
空節點 |
7（分合位置、儲能位置等7路開入） |
|
交流輸入 |
AC165～265V |
1（正常配置1路 有需求可配置2路自動切換） |
|
配合開關 |
彈操型開關 |
分合閘儲能DC24V 300W |
|
配合開關 |
永磁型開關 |
線圈DC220V40A |
|
通訊規約 |
IEC101平衡式、非平衡式 IEC104 DNP3.0 ModBus |
|
控制箱性能參數
| 功能 |
單位 |
指標 |
|
交流電流回路過載能力 |
|
2In，連續工作；10In，10s；20In，1s |
|
交流電壓回路過載能力 |
|
1.5Un連續工作 |
|
遙信分辨率 |
ms |
≤2ms |
|
軟件防抖動時間 |
ms |
0～6000ms可設 |
|
裝置功耗 |
w |
≤15w |
|
測量精度 |
% |
電壓、電流0.5 %，有功功率、無功功率1.0 % |
|
后備電源 |
|
交流失電后維持正常工作8小時以上 |
|
控制輸出節點容量 |
|
DC24V/16A，AC250V/10A |
|
絕緣性能 |
MΩ |
≥5MΩ |
|
電磁兼容 |
|
IV |
|
防護等級 |
IP |
IP54 |
|
環境溫度 |
|
-40℃～+70℃，溫度最大變化率，1.0℃/min |
|
環境濕度 |
|
相對濕度10～100 %，最大絕對濕度，35g/? |

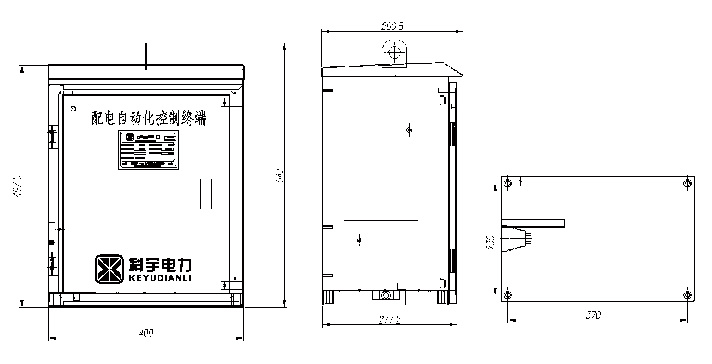

控制箱外形尺寸圖
