KW3M-12型戶外智能永磁真空斷路器
所屬分類：產品中心
關鍵詞：
熱線：

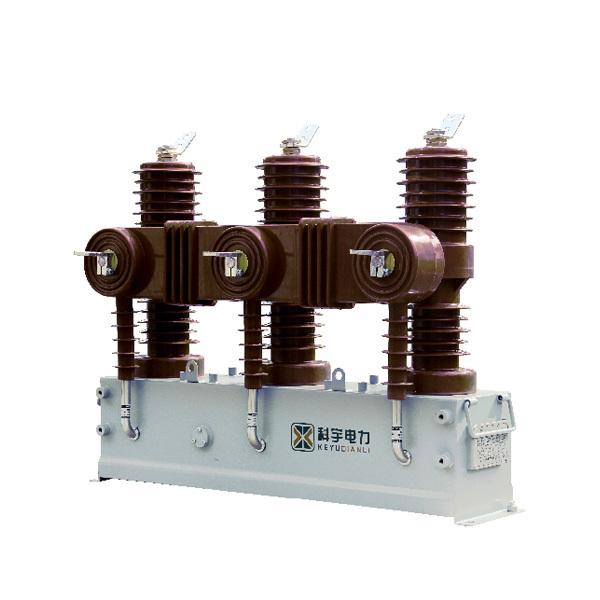

KW3M-12型戶外智能永磁真空斷路器
概述
KW3M-12型戶外高壓智能永磁真空斷路器是我公司自主研發的一款采用永磁操動機構的真空斷路器。主要由真空斷路器本體及微機保護控制器兩大部分組成，通過航空插座及戶外密封控制電纜進行電氣連接。具有測量、故障檢測、保護控制及通訊功能。主要用作變電站10kV出線開關及10kV線路中，能可靠判斷、檢測界內和界外零序電流及相間短路故障電流，實現自動切除單相接地故障和短路故障。
開關本體設計為快速動作型永磁機構模式，運動執行部件少，動作速度快，動作可靠，分合閘特性好，使用壽命長，免維護，控制器采用快速保護算法，與斷路器本體配合實現整組速斷保護動作時間≤25ms。該時間為從故障電流發生到斷路器切除故障電流之間的時間，解決了變電站出線開關0秒速斷保護與支線開關保護級差難配合的問題，能夠有效隔離故障區域，避免變電站開關跳閘，減少停電范圍，提高供電可靠性與連續性。
引用標準
| GB1984 | 交流高壓斷路器 |
| GB/T 11022 | 高壓開關設備和控制設備標準的共用技術要求 |
| GB/T 311.1 | 高壓輸變電設備的絕緣配合 |
| GB/T 3309 | 高壓開關設備在常溫下的機械試驗 |
| DL/T 593 | 高壓開關設備的共用訂貨技術導則 |
| DL/T 402 | 交流高壓真空斷路器訂貨技術條件 |
| GB2706 | 交流高壓電器動、熱穩定試驗方法 |
| GB/T 3309 | 高壓開關設備在常溫下的機械試驗 |
◆工作環境溫度： -40～+70℃
◆工作環境濕度： 0～95%
◆工作地點海拔： ≤3000 m
◆風壓： ≤ 700 Pa
◆覆冰厚度：≤10mm
◆外絕緣污穢等級： Ⅳ
◆地震烈度： ≤ 8度
注：本產品不適用于火災﹑爆炸危險﹑化學腐蝕及劇烈震動等場所。

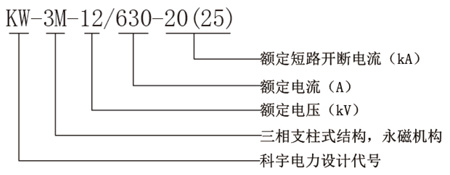

型號說明
產品型號及含義：
特點
◆釆用真空滅弧，可靠開斷，觸頭磨損 小，免維護；
◆采用環氧樹脂復合作為外絕緣材料，耐壓耐候性好，無油、無SF6，環保；
◆采用永磁操動機構，壽命可達30000次，能快速切斷故障，實現快速保護；
◆可以配置一體化隔離刀閘，具有明顯的可視斷開點，并具備防誤聯鎖裝置；
◆可選配手動操作機構，在應急情況下可 進行手動合閘操作。

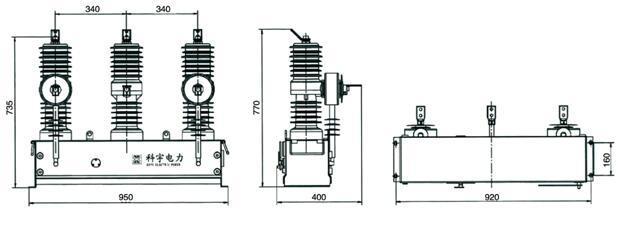

本體外形尺寸圖
本體技術參數
斷路器開關技術參數
|
序號 |
名 稱 |
單位 |
參 數 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
630/1250 |
|
3 |
額定頻率 |
Hz |
50 |
|
4 |
額定雷電沖擊耐受電壓 |
kV |
對地75/斷口85 |
|
5 |
額定短時工頻耐受電壓（1min） |
kV |
濕試34、干試42/斷口48 |
|
6 |
額定短路開斷電流 |
kA |
20/25 |
|
7 |
額定短路開斷次數 |
次 |
30 |
|
8 |
額定熱穩定電流（4s） |
kA |
20/25 |
|
9 |
額定動穩定電流 |
kA |
50/63 |
|
10 |
額定短路關合電流 |
kA |
50/63 |
|
11 |
機械壽命 |
次 |
30000 |
|
12 |
二次回路工頻耐受電壓（1min） |
KV |
2 |
|
13 |
額定操作順序 |
|
O-0.3S-CO-180S-CO |
|
14 |
凈重 |
KG |
100 |
機械特性參數
| 序號 |
名 稱 |
單位 |
參 數 |
|
1 |
行程 |
mm |
11±1 |
|
2 |
觸頭開距 |
mm |
9±1 |
|
3 |
超程 |
mm |
3±1 |
|
4 |
合閘時間 |
ms |
≤60 |
|
5 |
分閘時間 |
ms |
≤25ms |
|
6 |
分合閘不同期 |
ms |
≤2 |
|
7 |
合閘彈跳 |
mm |
≤2 |
|
8 |
平均分閘速度 |
m/s |
1.0±0.2 |
|
9 |
平均合閘速度 |
m/s |
0.6±0.2 |
|
10 |
機械次數 |
次 |
30000 |
|
11 |
主回路電阻 |
μΩ |
≤80 |
|
12 |
主回路電阻（帶隔離刀閘） |
μΩ |
≤ 180 |
功能介紹
遙測功能：可檢測電壓、電流等交流模擬量及電池電壓，溫度等直流模擬量。
遙信功能：可檢測開關狀態信號、開關儲能信號、電池低電壓告警等狀態信息，并具備雙位置遙信處理功能，支持遙信變位優先傳送。
遙控功能：可射頻無線遙控分合閘。配有本地/遠方選擇開關，可接入主站遠程遙控分合閘。
故障檢測功能：配置單相接地、三段式相間保護、過負荷、防涌流保護等保護功能，并且記錄保護電流大小。
通訊功能：具備串行口和網絡通訊接口，內置101、104等電力行業標準通信規約，可通過光纖/以太網、GPRS/CDMA等方式將數據上傳主站。
自診斷、自恢復功能：具有自診斷功能，當發現內部軟硬件異常，能及時記錄并上報，且軟件具有上電自恢復功能。
電源管理功能：支持雙路交流電源備份供電，采用蓄電池作為后備電源，采用軟切換技術無縫切入，當主電源故
障時，備用電源能自動無縫投入；具備電池活化管理功能，能夠自動、手動實現對蓄電池的充放電。
控制箱技術參數
|
功能 |
指標 |
功能點數量及明細 |
|
電流采樣 |
5A/1A |
4（3路相電流 1路零序電流） |
|
電壓采樣 |
AC220V/AC100V |
4（2路線電壓或3路線相電壓 1路零序電壓） |
|
遙信輸入 |
空節點 |
7（分合位置、儲能位置等7路開入） |
|
交流輸入 |
AC165～265V |
1（正常配置1路 有需求可配置2路自動切換） |
|
配合開關 |
彈操型開關 |
分合閘儲能DC24V 300W |
|
配合開關 |
永磁型開關 |
線圈DC220V40A |
|
通訊規約 |
IEC101平衡式、非平衡式 IEC104 DNP3.0 ModBus |
|
控制箱性能參數
| 功能 |
單位 |
指標 |
|
交流電流回路過載能力 |
|
2In，連續工作；10In，10s；20In，1s |
|
交流電壓回路過載能力 |
|
1.5Un連續工作 |
|
遙信分辨率 |
ms |
≤2ms |
|
軟件防抖動時間 |
ms |
0～6000ms可設 |
|
裝置功耗 |
w |
≤15w |
|
測量精度 |
% |
電壓、電流0.5 %，有功功率、無功功率1.0 % |
|
后備電源 |
|
交流失電后維持正常工作8小時以上 |
|
控制輸出節點容量 |
|
DC24V/16A，AC250V/10A |
|
絕緣性能 |
MΩ |
≥5MΩ |
|
電磁兼容 |
|
IV |
|
防護等級 |
IP |
IP54 |
|
環境溫度 |
|
-40℃～+70℃，溫度最大變化率，1.0℃/min |
|
環境濕度 |
|
相對濕度10～100 %，最大絕對濕度，35g/? |

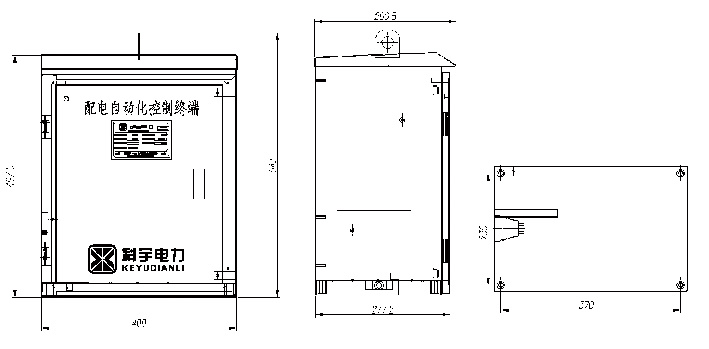

控制箱外形尺寸圖
