柱上開關的安裝與應用
技術要求
1.分界開關兩側出線應加裝氧化鋅避雷器（HY5WS1-17/50用戶自配）；
2.接地極應接地良好，接地電阻不大于10歐；
3.立桿時可向非開關側預偏5度；
4.所有安裝金具熱鍍鋅；
5.由于用戶要求及各地現場具體情況均不同，隔離刀閘及避雷器安裝方式及尺寸僅供參考，可根據具體情況及施工經驗自行確定。
安裝附件明細表（僅供參考，以實際項目為準）：
|
序號 |
代號 |
名稱 |
數量 |
序號 |
代號 |
名稱 |
數量 |
|
1 |
|
斷路器 |
1 |
8 |
75×6×1200 |
拉線橫擔I（3YC AZ 03） |
1 |
|
2 |
FTU |
控制器 |
1 |
9 |
75×6×1200 |
拉線橫擔I（3YC AZ 04） |
1 |
|
3 |
60×4×D190 |
控制器抱箍（3YC AC 05） |
2 |
10 |
75×6×1500 |
隔離刀閘橫擔 |
1 |
|
4 |
60×6×D190 |
抱箍 |
3 |
11 |
|
隔離刀閘支架 |
3 |
|
5 |
M16×D190 |
開關橫擔U型抱箍 |
1 |
12 |
GW9-12 |
隔離刀閘 |
3 |
|
6 |
850×530 |
開關支架（2YC AZ 01） |
2 |
13 |
HY5WSI-17/50 |
氧化鋅避雷器 |
6 |
|
7 |
63×5×D1150 |
斜撐（3YC AZ 02） |
2 |
14 |
M16*300 |
橫擔連接雙頭螺栓 |
2 |

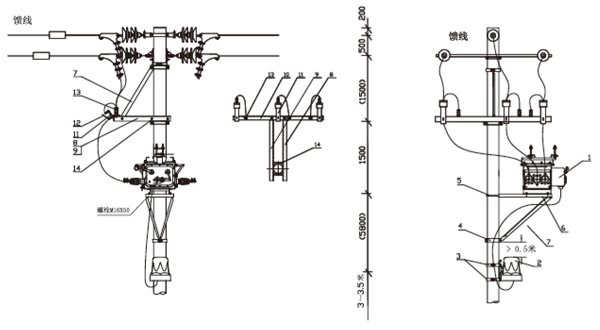

共箱式開關安裝示意圖

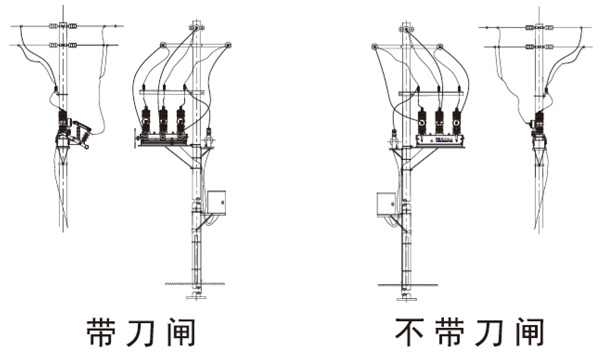

三相支柱式開關安裝示意圖
應用

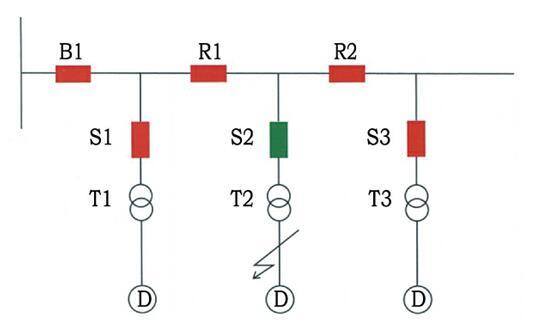

分界開關
作為分界開關，可以實現無需與上級開關或變電站開關配合，自主快速保護隔離用戶內部故障，縮小停電范圍，保證非故障區域的供電安全。

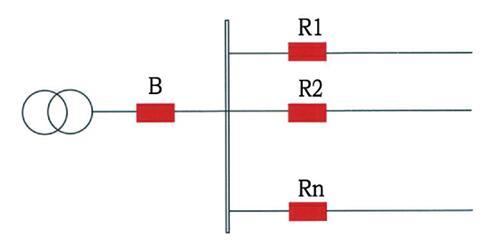

分段開關
作為分段開關，與變電站配合識別故障區域并快速隔離，并可靠的恢復非故障區域供電。

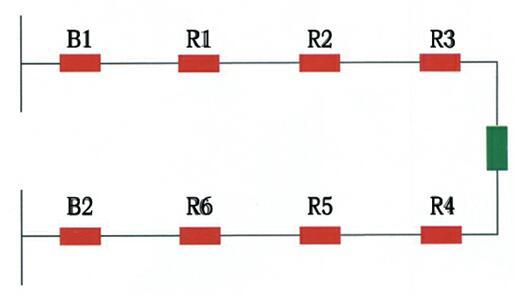

聯絡開關
作為聯絡開關，可實現“手拉手”環網供電，縮小了故障停電范圍和時間，提高供電可靠性。

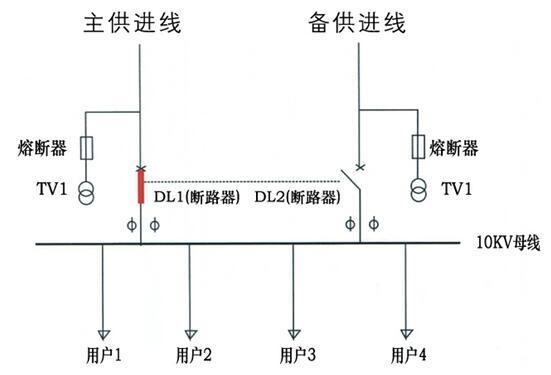

備自投保護開關
作為備自投設備的保護開關，應用于雙電源進線一主一備不分段運行方式的電力系統和廠曠企業，當正常供電電源線路故障或電源本身發生事故而停電時手動，自動快速切換至備用電源，確保用戶端正常運行，將停電的經濟損失降到最低。
